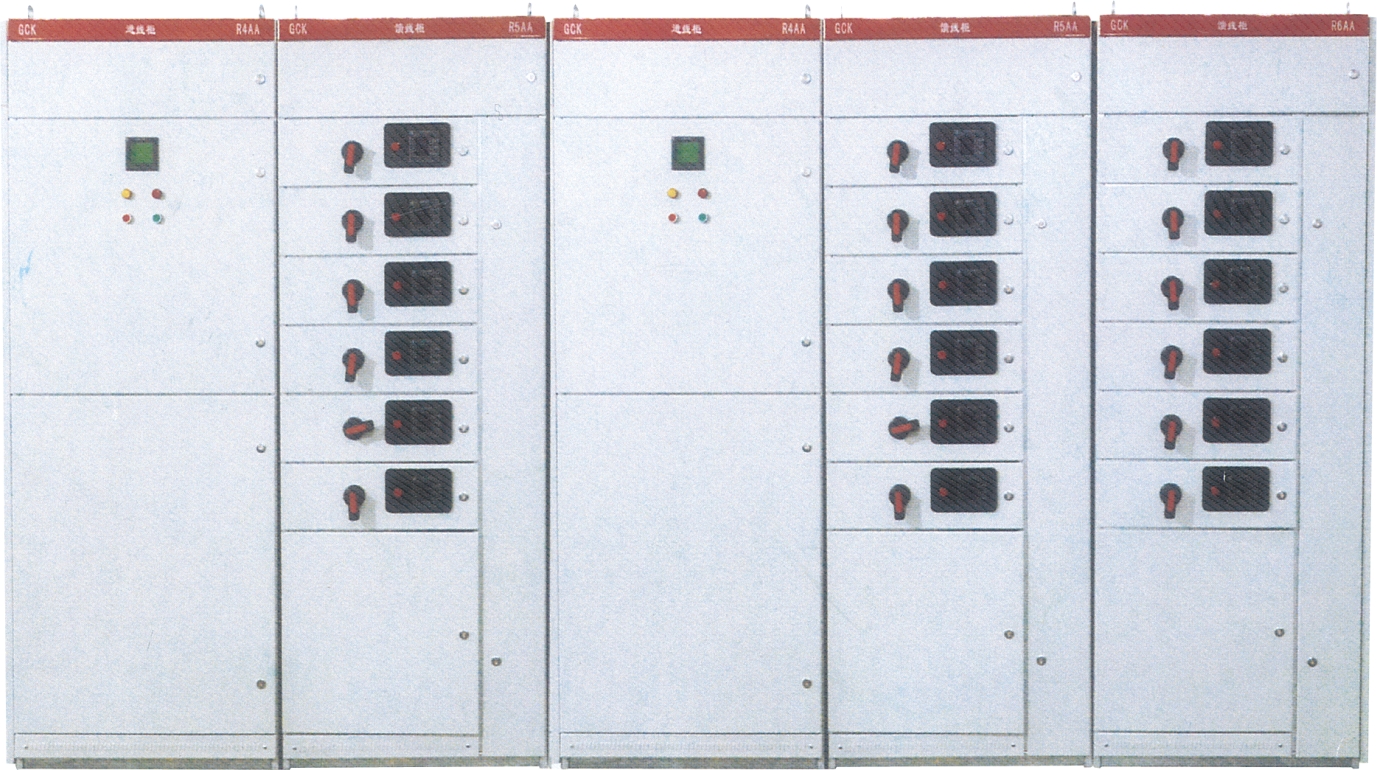

GCK(抽屉式柜）

GCK低压抽出式开关柜广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。三相三线或三相四线制系统中，作为低压配电系统的变电、馈电或电动机专用。GCK低压抽出式开关柜在保持了电气性能高于同类产品的基础上，增大了容量和机械强度，并具有结构先进，外型美观，防护等级高，安全可靠，维护方便等特点。

产品详细

产品概述
GCK低压抽出式开关柜广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC，作为交流50-60Hz，额定
工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。三相三线或三相
四线制系统中，作为低压配电系统的变电、馈电或电动机专用。GCK低压抽出式开关柜在保持了电气性能高于同类产品的基础上，增大了容量和机械
强度，并具有结构先进，外型美观，防护等级高，安全可靠，维护方便等特点。

2.型号含义: GCK

G--柜式结构；C--抽出式；K--控制中心

3.主要技术参数

序号	项目		单元	参数
1	主电路额定电压		V	AC 380 660
2	辅助电路额定电压		V	AC 200 380 DC 110 220
3	额定绝缘电压		V	660 1000
4	额定电流	水平母线	A	≤4000
		垂直母线（MCC）	A	1000
5	母线额定短时耐受电流		KA	50 80
6	母线额定峰值耐受电流		KA	105 176
7	1min工频试验电压	主电路	V V	2500
		辅助电路		2500
8	母线	三相四线制		A,B,C,PEN
		三相五线制		A,B,C,PE,N
9	防护等级			IP40
