SPD后备保护器（JD-SCB1-25）

一、功能与造用范

   SPD专用外置脱离器串联在SPD回路上,利用内部电流分选通道装置,实现工频小电流速断大电流雷电冲击不脱扣。达到工频小电流
SPD起火保护,雷电冲击SPD持续保护的作用;SCB产品仅限使用于SPD回路过电流保护,或后备电流保护请勿使用于其他场合。

■产品概述

   由于电流熔断器和微型断路器不能与SPD协调配合,当电源异常或SPD劣化失效时,导致的火灾、设备遭雷击损坏事故,已经严重影
响了生产经营正常进行目前与SPD大量配套使用的微型断路器,有以下4点不能配套:

1、雷电流冲击极易损坏-防雷保护失效

2、雷电冲击电流残压高-设备防雷保护可靠性降低;

3、工频续流不脱扣-电源异常SPD起火;

4、雷电冲击误脱扣防雷保护失效。

针对目前防雷行业的相关要求，在经过一系列的各种环境模拟实验后，总结了本产品SPD后备保护器(SCB)优势特点：

1、SPD工频续流脱扣值4A;

2、不脱扣冲击电流大于额定值;

3、雷电冲击残压低。彻底解决SPD没有专用配套过流保护电器的现状;SCB与SPD配合的直接效果是:确保

   SPD不起火、确保雷电流冲击不脱扣。

■产品特点

1、参量控制脱口机构,对通过电流实现选择性分断

2、冲击电流残压低,能与熔断器媲美;

3、高能触头,使用寿命长

4、微断外形、体积小、方便断电对SPD进行检测

5、规格全、满足在T1、T2、T3级SPD配套;
6、35mm卡轨安装,符合世界各地安装需要。

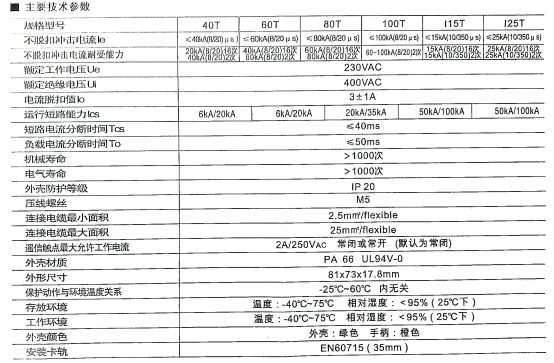

二、主要技术参数
