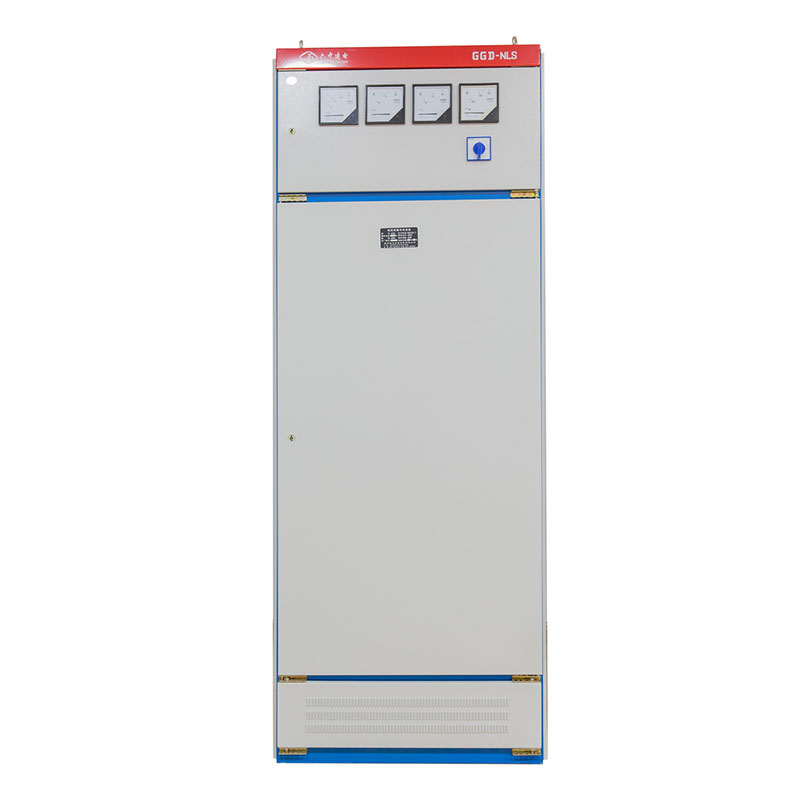

GGD2

GGD型交流低压配电柜是原能源部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代为宗旨，下达的技术进步开发项目。由原能源部低压成套开关设备联合设计研制组完成设计和研制，并通过了由原能源部主持的部级鉴定，目前在全国范围内已广泛应用。本产品适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz、额定工作电压为380V，额定电流3150A及以下的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

产品详细

GGD

1.产品概述

－－本产品具有分断能力高，动热稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点；

－－本产品的柜体采用通用柜的形式，柜架用8MF冷弯型钢局部焊接组装而成，以保证柜体的精度和质量；

－－本产品在柜体上下两端均有不同数量的散热槽孔，柜体自下而上形成一个自然通风道，达到散热的目的；

－－本产品采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新；

－－柜门用转轴式活动铰链与构架上连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，开门时能防止门与柜体直接碰撞，也提高了门的防护等级；

－－柜内的安装件与构架间用滚花螺钉连接，整柜构成完善的接地保护电路；

－－柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

2.正常使用环境条件

    a）周围空气温度不高于＋40℃，不低于－5℃，日平均温度不高于＋35℃；
    b）周围空气相对湿度在最高温度为＋40℃时不超过50％，在较低温度时允许有较大的相对湿度。（例如＋20℃时为90％）应考虑到由于温度的变化可能会偶然产生凝露的影响；
    c）海拔高度不超过2000m；

    d）设备安装时与垂直面的倾斜度不超过5％；
    e）设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
    注：超出正常使用环境条件的，其使用条件由顾客与制造厂协商确定。

3.产品主要技术数据
